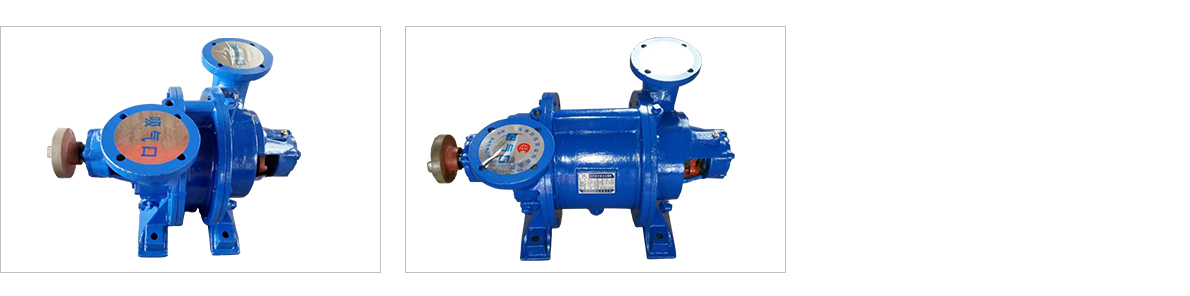

SZ水环真空泵

日期：2020-05-14 人气：

用途及特点:SZ系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空和压力，吸入气体中允许混有少量液体。它被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中，气体的压缩是等温的，所以在压缩和抽吸易燃、易爆气体时，不易发生危险，所以其应用更加广泛。工作真空范围为-0.03~-0.08MPa。

SZ系列水环真空泵及压缩机技术规格：

型号	真空吸气量（m3/min)					压缩机排气量（m3/min)					电机功率 (Kw)		泵转速 (r.p.m)	水耗量 (L/min)	真空度 (%)	压力 (MPa)	泵重 (整机) (Kg)
	当真空度为					当压力为 (MPa)					电机功率 (Kw)
	当真空度为					当压力为 (MPa)					真空泵	压缩机
	0%	40%	60%	80%	90%	0	0.05	0.08	0.1	0.15	真空泵	压缩机
SZ-1	1.5	0.64	0.4	0.12	-	1.5	1	-	-	-	4	5.5	1440	10	84	0.12	310
SZ-2	3.4	1.65	0.95	0.25	-	3.4	2.6	2	1.5	-	7.5	11	1450	30	87	0.14	380
SZ-3	11.5	6.8	3.6	1.5	0.5	11.5	9.2	8.5	7.5	3.5	22	37	970	70	92	0.17	1300
SZ-4	27	17.6	11	3	1	27	26	20	16	9.5	70	80	730	100	93	0.21	1500

注：1、真空度从40%到90%或压力从0.05MPa的吸排气量随着供水量的大小、叶轮与侧盖的间隙大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小。 2、表内数值是在下列条件下得出： ①水温15℃ ②空气20℃ ③气体相对湿度70% ④大气压力0.1013MPa 　3、表内性能偏差不超过5%

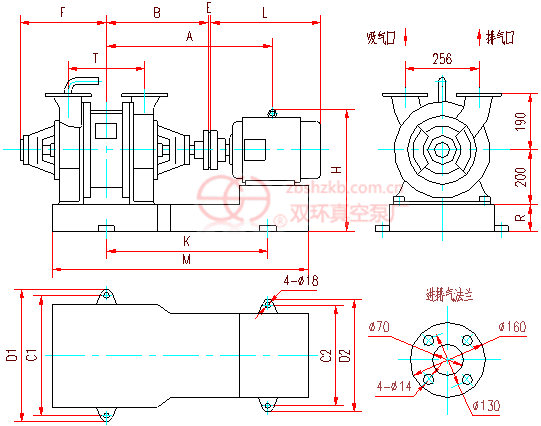

SZ-1、SZ-2真空泵外形及安装尺寸

代号	A	B	C1	C2	D1	D2	E	F	H	R	K	T	M	L	地脚螺栓
SZ-1	528	313	420	342	470	392	2	280	315	87	513	190	813	414	M16×400
SZ-2	646	378	454	370	514	430	2	346	315	80	640	320	1029	523	M16×400

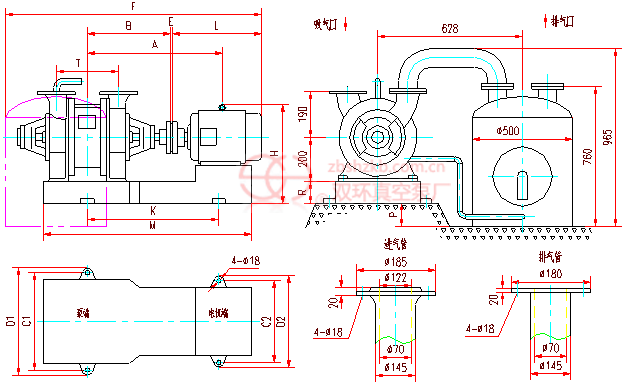

SZ-1、SZ-2压缩机外形及安装尺寸

代号	A	B	C1	C2	D1	D2	E	F	H	P	R	K	T	M	L	地脚螺栓
SZ-1	557	313	420	362	470	412	2	1325	315	143	87	551	190	847	518	M16×400
SZ-2	705	378	454	410	514	470	2	1582	385	150	80	710	320	1119	610	M16×400

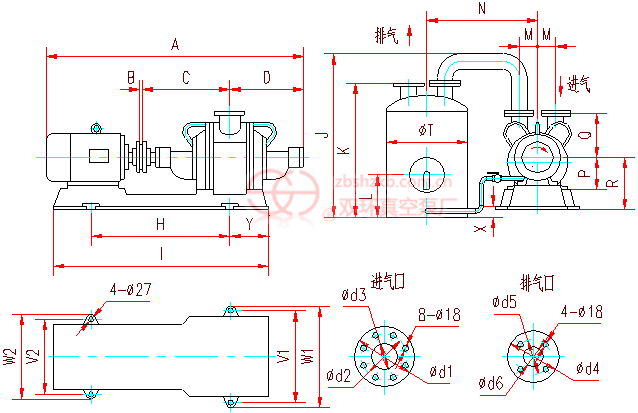

　SZ-3真空泵、压缩机外形及安装尺寸

代号	A	B	C	D	H	I	J	K	L	M	N	P	Q	R	S
SZ-3真空泵	2202	4	768	655	1177	1737	1357	1100	330	142.5	912.5	295	380	420	1050
SZ-3压缩机	2357	4	768	655	1246	1836	1357	1100	330	142.5	912.5	295	380	420	1050
代号	T	V2	V1	W1	W2	X	Y	d1	d2	d3	d4	d5	d6	地脚螺栓
SZ-3真空泵	650	480	580	650	550	20	320	235	200	125	205	170	100	M24×630
SZ-3压缩机	650	540	580	650	610	20	320	235	200	125	205	170	100	M24×630

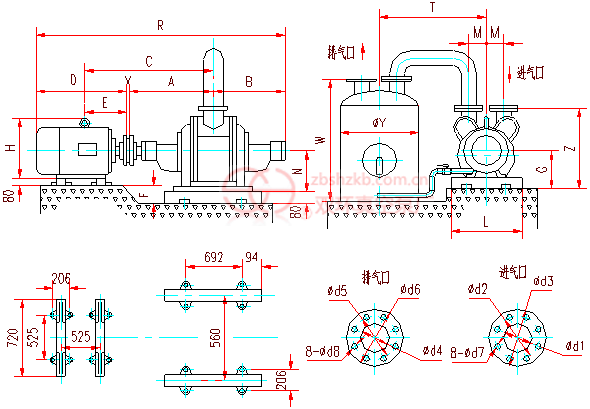

　SZ－4真空泵、压缩机外形及安置尺寸

代号	A	B	C	D	H	G	X	M	Y	W	T	N	L
SZ-4真空泵	927	787	1506	1015	750	485	4	192.5	650	1100	864.5	405	826
SZ-4压缩机	927	787	1506	1015	750	485	4	192.5	650	1100	864.5	405	826
代号	R	Z	d1	d2	d3	d4	d5	d6	d7	d8	F	E	地脚螺栓
SZ-4真空泵	2733	950	175	225	290	150	225	260	18	18	70	575	M24×630
SZ-4压缩机	2733	950	175	225	290	150	225	260	18	18	70	575	M24×630
