| SZB系列水环式真空泵是悬臂式水环真空泵，可供抽吸空气或其它无腐蚀性，不溶于水、不含有固体颗粒的气体。真空度可达80%，被广泛应用于机械、石油、化工、制药、食品等工业及其它领域。特别适合于做大型水泵引水用。 |
SZB系列水环式真空泵技术规格：
|
型号 |
排气量 |
吸 入 真 空 (mmHg) |
真空度 |
泵转速 (r.p.m) |
电机功率 (Kw) |
|
|
||
|
m3/h |
L/S |
||||||||
| 吸入 | 排出 | ||||||||
|
SZB-4 |
19.8 | 5.5 | 440 |
80% |
1410 |
1.5 |
G1" |
G1" |
115 |
| 14.4 | 4 | 520 | |||||||
| 7.2 | 2 | 600 | |||||||
| 0 | 0 | 650 | |||||||
|
SZB-8 |
38.2 | 10.6 | 440 |
80% |
1420 |
2.2 |
G1" |
G1" |
130 |
| 28.8 | 8 | 520 | |||||||
| 14.4 | 4 | 600 | |||||||
| 0 | 0 | 650 | |||||||

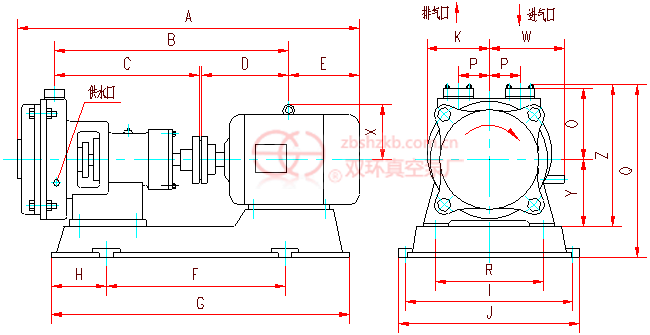

SZB-4、SZB-8水环式真空泵外形及安装尺寸图
| 代号 | A | B | C | D | E | F | G | H | I | J | K | Y | Z | W | R | Q | P | O | X |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SZB-4 | 763 | 508 | 313 | 193 | 182 | 400 | 665 | 133 | 315 | 365 | 140 | 136 | 286 | 155 | 180 | 366 | 54 | 116 | 110 |
| SZB-8 | 820 | 527 | 313 | 212 | 195 | 400 | 665 | 133 | 345 | 395 | 140 | 136 | 286 | 180 | 180 | 378 | 54 | 116 | 158 |
